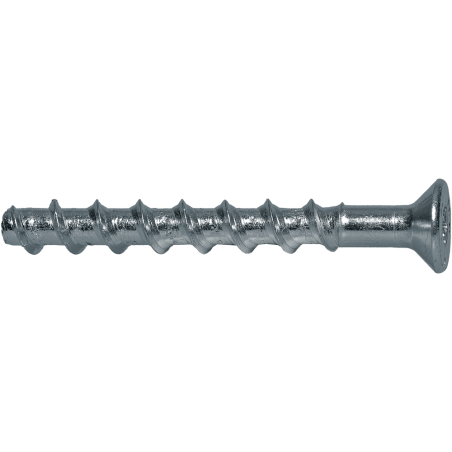

Anclaje tornillo directo Ø8/Ø10/Ø14 a hormigón BTS-ST

Anclaje tornillo de fijación directa homologado Opción 1
Anclaje tornillo directo Ø8/Ø10/Ø14 a hormigón BTS-ST
Descripción del producto
Anclaje tornillo BTS Homologado CE para la fijación directa sobre hormigón fisurado y no fisurado. Anclajes de altas cargas y de fácil aplicación, no necesita control del par de apriete y la distancia requerida entre anclajes y al borde es muy reducida. Se recomienda el uso atornilladores de impacto para su instalación. Muy versátil al disponer de tres profundidades de empotramiento. Además, la BTS se puede regular por lo que es ideal para fijaciones temporales, ya que son completamente desmontables. Un recubrimiento de láminas de zinc evita el riesgo de fragilización por hidrógeno y proporciona una mejor protección contra la corrosión. Los tornillos BTS de fijación directa a hormigón también están disponibles en acero inoxidable A4 y con diferentes formas de la cabeza.
Lista de referencias
Filtros
Ø tornillo (mm)
10.6
12.6
Cerrar
Longitud del tornillo (mm)
80
90
Cerrar
Diámetro del agujero (mm)
8
10
Cerrar
Profundidad de agujero (mm)
55
65
75
85
95
Cerrar
Profundidad del anclaje (mm)
45
55
65
75
85
Cerrar
Espesor (mm)
5
15
25
35
Cerrar
Diámetro de cabeza (mm)
19.5
21.5
Cerrar
Referencia
d
J
9880BTSST
91090BTSST
9X880BTSST
9X1090BTSST
Ø tornillo (mm)
d
J
10.6
12.6
10.6
12.6
Longitud del tornillo (mm)
d
J
80
90
80
90
Diámetro del agujero (mm)
d
J
8
10
8
10
Profundidad de agujero (mm)
d
J
55/65/75
65/85/95
55/65/75
65/85/95
Profundidad del anclaje (mm)
d
J
45/55/65
55/75/85
45/55/65
55/75/85
Espesor (mm)
d
J
35/25/15
35/15/5
35/25/15
35/15/5
Diámetro de cabeza (mm)
d
J
19.5
21.5
19.5
21.5
Unidades de embalaje
d
J
50
40
50
40
Tipo de embalaje
d
J
Caja
Caja
Caja
Caja
A
t
4 / 4 references
Aplicaciones
  • Guardarrail
  • Perfiles
  • Bandejas
  • Unión de estructuras de acero
  • Consolas
  • Estanterías
Especificaciones adicionales

Características clave:

  • Homologación CE para hormigón no fisurado y fisurado (opción 1)
  • Multifuncional gracias a las tres opciones de empotramiento
Materiales básicos
eta
Suitable materials with approvals
Hormigón
Hormigón
Cómo instalar
Paso 1
Paso 2
Paso 3
Paso 4
